I. دورة التبريد بضغط البخار

تنتج آلات الثلج الصناعية الثلج باستخدام دورة تبريد ضغط البخار لإزالة الحرارة من الماء بشكل مستمر. على عكس آلات صنع الثلج التجارية المصممة بشكل أساسي للمطاعم والفنادق وخدمات المشروبات، تم تصميم آلات صنع الثلج الصناعية للتشغيل المستمر عالي السعة في تطبيقات مثل معالجة المأكولات البحرية، وتبريد الخرسانة، والتعدين، والمعالجة الكيميائية، وتصنيع الأغذية، والخدمات اللوجستية لسلسلة التبريد. على الرغم من أن الآلات المختلفة تنتج أنواعًا مختلفة من الثلج، إلا أن مبدأ التبريد الأساسي هو نفسه: يتكون الجليد عن طريق استخلاص الحرارة من الماء بدلاً من توليد البرد.

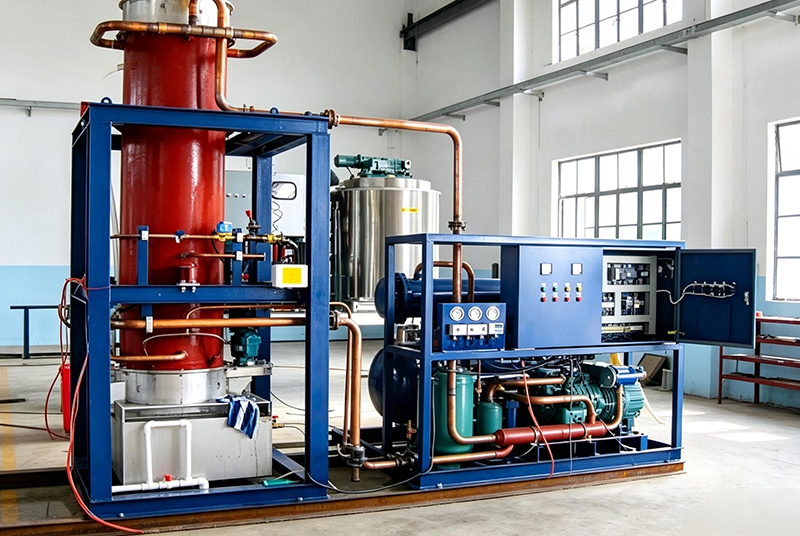

تتكون آلة تصنيع الثلج الصناعية النموذجية من ضاغط، ومكثف، وجهاز توسيع، ومبخر، ونظام تدوير الماء، ونظام التحكم الإلكتروني. تعمل هذه المكونات معًا في دائرة تبريد مغلقة. يقوم المبرد بتغيير الضغط ودرجة الحرارة والحالة الفيزيائية بشكل مستمر أثناء دورانه عبر النظام، مما يسمح بامتصاص الحرارة من الماء ورفضها إلى البيئة المحيطة. تحدد كفاءة عملية نقل الحرارة بشكل مباشر قدرة إنتاج الثلج، واستهلاك الطاقة، واستقرار التشغيل.

ثانيا. دورة التبريد تنقل الحرارة

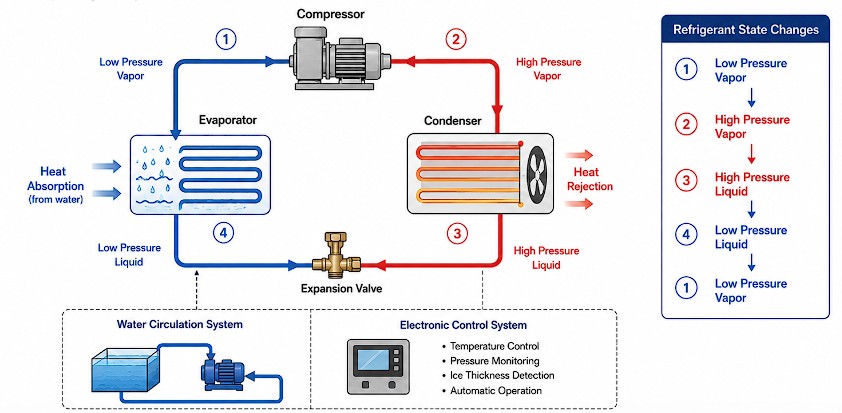

تبدأ دورة التبريد عند الضاغط. بخار سائل التبريد ذو الضغط المنخفض ودرجة الحرارة المنخفضة الخارج من المبخر يدخل إلى الضاغط، حيث يتم ضغطه إلى بخار عالي الضغط وعالي الحرارة. يؤدي ضغط مادة التبريد إلى رفع ضغطها ودرجة حرارة التشبع، مما يمكنها من إطلاق الحرارة بشكل فعال في المرحلة التالية من الدورة.

ثم يتدفق البخار عالي الضغط إلى المكثف. اعتمادًا على تصميم الماكينة، قد يتم تبريد المكثف بالهواء، أو تبريده بالماء، أو تبريده بالتبخير. أثناء انتقال الحرارة من مادة التبريد إلى وسط التبريد، يتكثف مادة التبريد إلى سائل عالي الضغط بينما يظل عند ضغط ثابت تقريبًا. يعد رفض الحرارة بكفاءة أمرًا ضروريًا لأن ضعف أداء المكثف يزيد من ضغط التكثيف، ويقلل من كفاءة التبريد، ويزيد من استهلاك طاقة الضاغط.

بعد التكثيف، يمر سائل التبريد عبر صمام التمدد أو أي جهاز قياس آخر. أثناء التمدد، يتعرض سائل التبريد لانخفاض حاد في الضغط، مما يؤدي إلى انخفاض درجة حرارة التشبع بشكل ملحوظ. يومض جزء من السائل إلى بخار، مما ينتج عنه خليط بخار سائل منخفض الضغط ودرجة الحرارة المنخفضة قبل دخوله إلى المبخر.

داخل المبخر، يمتص المبرد الحرارة من الماء المتداول ويتبخر تدريجيًا إلى بخار منخفض الضغط. تشمل الحرارة الممتصة الحرارة المعقولة اللازمة لتبريد الماء إلى نقطة التجمد والحرارة الكامنة اللازمة لتحويل الماء إلى جليد. بمجرد أن يتبخر مادة التبريد تمامًا، فإنها تعود إلى الضاغط، لتكمل دورة التبريد وتسمح بإنتاج الثلج المستمر.

ثالثا. المبخر يحدد تكوين الجليد

المبخر هو المكون الذي يتكون فيه الثلج فعليًا، ويحدد تصميمه الهيكلي كلاً من طريقة صنع الثلج والشكل النهائي للثلج. على الرغم من أن آلات صنع الثلج الصناعية تنتج منتجات مختلفة، إلا أن كل تصميم يعتمد على نقل الحرارة بكفاءة بين مادة التبريد والماء.

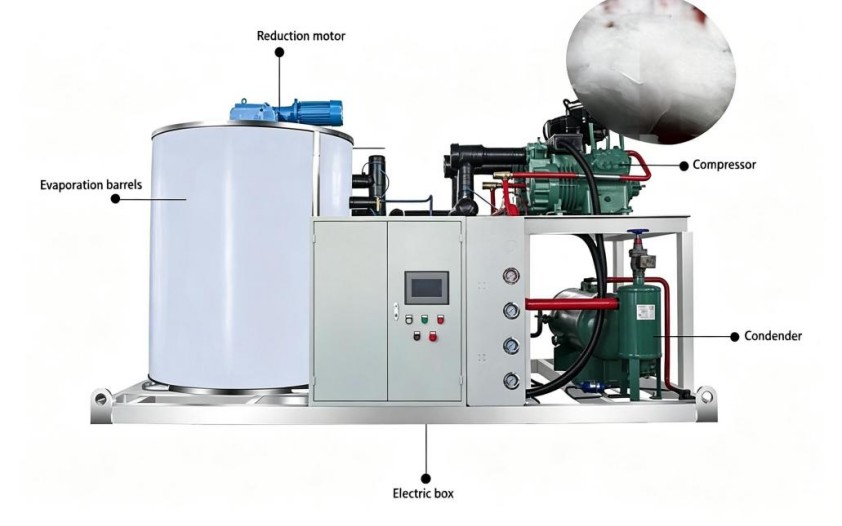

في آلات تصنيع شرائح الثلج، يشكل الماء طبقة ثلج رقيقة على السطح الداخلي أو الخارجي للأسطوانة المبردة، وتقوم شفرة دوارة بإزالة الجليد بشكل مستمر على شكل رقائق رقيقة. تقوم آلات صنع الثلج الأنبوبي بتجميد الماء داخل أنابيب المبخر العمودي حتى يتم تشكيل هيكل ثلج أسطواني مجوف قبل الحصاد. تعمل آلات تصنيع قوالب الثلج على تجميد كميات كبيرة من الماء في حاويات أو قوالب خلال فترة تجميد أطول، مما يؤدي إلى إنتاج كتل صلبة ذات سعة تخزين حرارية عالية. تعمل آلات تصنيع ألواح الثلج على تجميد الماء على ألواح مبخر مسطحة لإنتاج صفائح كبيرة من الثلج يتم تكسيرها لاحقًا إلى قطع أصغر إذا لزم الأمر.

نظرًا لأن كل نوع من أنواع الجليد له سُمك ومساحة سطحية وخصائص ذوبان مختلفة، فقد تم تحسين تصميم المبخر وفقًا للتطبيق الصناعي المقصود.

رابعا. الحصاد التلقائي يضمن التشغيل المستمر

عندما يصل الجليد إلى السمك أو الحجم المطلوب، يبدأ نظام التحكم في عملية الحصاد. تستخدم آلات صنع الثلج الصناعية المختلفة طرق حصاد مختلفة اعتمادًا على تصميم المبخر الخاص بها. تستخدم العديد من آلات صنع الثلج الأنبوبي وألواح الثلج إزالة الجليد بالغاز الساخن، حيث يتم توجيه مادة التبريد ذات درجة الحرارة المرتفعة مؤقتًا عبر المبخر لتدفئة سطحه قليلاً. يؤدي هذا إلى إنشاء طبقة رقيقة من الماء بين الثلج والمبخر، مما يسمح للثلج بالانفصال دون الإضرار بسطح نقل الحرارة. لا تتطلب آلات تصنيع شرائح الثلج عمومًا دورة حصاد منفصلة لأن الشفرات الدوارة تعمل بشكل مستمر على إزالة الجليد المتشكل حديثًا أثناء التشغيل.

تقوم المستشعرات الأوتوماتيكية بمراقبة ظروف التشغيل مثل سمك الجليد ومستوى الماء والضغط ودرجة الحرارة. بمجرد الانتهاء من الحصاد، تستأنف الآلة عملية التبريد على الفور، مما يسمح بالتشغيل المستمر والموثوق بأقل تدخل يدوي.
