تعرض دراسة الحالة هذه نظامًا صغيرًا للغاية وذكيًا لآلة صنع الثلج الأنبوبي بسعة يومية تبلغ 3 أطنان تم تصميمه بواسطة مجموعة Kendall Group لتصنيع الثلج المتميز وسلسلة توريد مشروبات الضيافة المتطورة. يقوم العميل بتوزيع الثلج على شبكات الفنادق والحانات وامتيازات بيع المواد الغذائية بالتجزئة التي تتطلب ثلجًا أنبوبيًا أسطوانيًا واضحًا وموحدًا ومجوفًا يتوافق مع أعلى معايير السلامة الغذائية.

تم إعاقة إعداداتهم المعيارية السابقة متعددة الوحدات بسبب سمك قطع الجليد غير المنتظم، والأسلاك اللامركزية المعقدة التي جعلت استكشاف الأخطاء وإصلاحها كابوسًا، والتصميم المفتوح عرضة للتلوث الخارجي المحمول جواً.

نقاط الألم الأساسية

المخاطر الميكروبية والأنظمة التي يصعب تنظيفها: سمحت التصميمات التقليدية ذات الإطار المفتوح بتراكم الغبار، في حين أدى سوء تخطيط الأنابيب إلى جعل الصرف الصحي الروتيني والتنظيف الكيميائي غير فعال إلى حد كبير.

الصيانة المعقدة وفوضى الأسلاك: افتقرت المعدات القديمة إلى التشخيص الذكي المركزي، مما يعني أن فشل جهاز استشعار واحد يمكن أن يوقف الخط بأكمله بينما يقضي الفنيون ساعات في تعقب الأسلاك غير المميزة.

عدم تناسق الحجم والنفايات الميكانيكية: غالبًا ما تؤدي آليات قطع الثلج غير الفعالة إلى توليد كميات كبيرة من نفايات الثلج/النشارة المسحوقة، مما يقلل من إنتاج الثلج الأنبوبي المتميز القابل للبيع.

متطلبات المشروع المخصصة

التشغيل الصحي بحلقة مغلقة: الامتثال الكامل للمواد الغذائية مع جميع مكونات الاتصال بالمياه المصنوعة من مواد غير قابلة للتآكل.

أتمتة ذكية "جاهزة للاستخدام": مركز تحكم مركزي يدعم التشخيص الذاتي والدورات الآلية بدءًا من تعبئة المياه وحتى تجميع الثلج.

بصمة مدمجة للغاية: تصميم انزلاقي فردي وموحد قادر على التحرك دون عناء عبر الأبواب الصناعية القياسية والعمل في المراكز الحضرية ذات المساحة المحدودة.

قدمت شركة Kendall حلاً متكاملاً ببراعة ومثبتًا على منصة ثلج أنبوبية بوزن 3 أطنان. تم تصميم كل مكون لتقديم ثلج تجاري أصلي ضمن بنية مستقلة وذات موثوقية فائقة.

1. مركز التحكم الآلي الذكي (إدارة PLC)

الميزة البارزة لهذه الوحدة هي خزانة التحكم الكهربائية الذكية المتميزة المواجهة للأمام. تم تصميمه باستخدام مصفوفة أسلاك نظيفة وموجهة منطقيًا، وهو يدمج نظام التحكم PLC الذكي وحماية الدائرة المخصصة. يقوم النظام بتشغيل دورات مستقلة تمامًا - إدارة جرعات المياه الدقيقة، وفترات التجميد، وإزالة الجليد بالغاز الساخن، وقطع الثلج. تسمح البيانات التشخيصية في الوقت الفعلي للمشغلين بمراقبة الأداء على الفور، مما يجعل التشغيل مضمونًا تقريبًا.

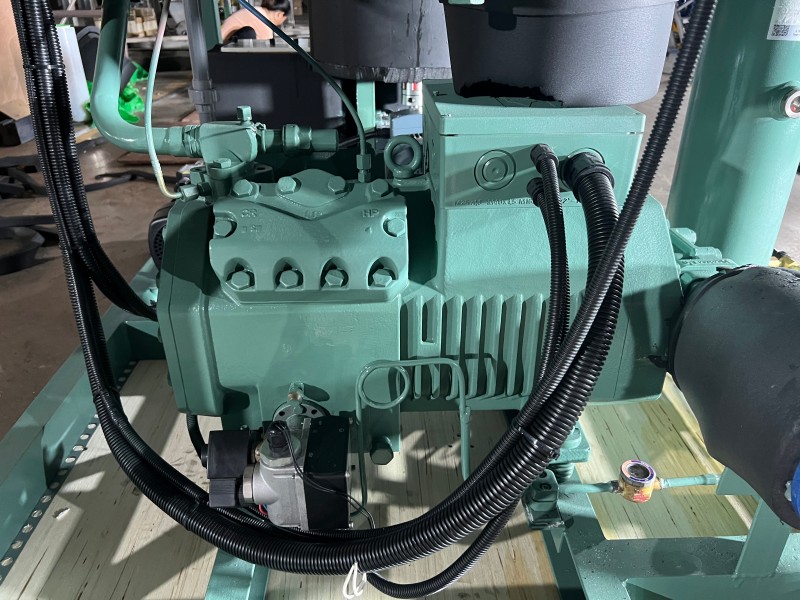

2. ضاغط أساسي ممتاز: نظام بيتزر للخدمة الشاقة

يتم تشغيل الوحدة بشكل آمن في الهيكل الأيمن السفلي، بواسطة ضاغط بيتزر شبه المحكم الأصلي عالي الكفاءة. تم اختياره خصيصًا لإنتاج الثلج الأنبوبي التجاري، فهو يوفر نسب ضغط ممتازة وكفاءة عالية في استخدام الطاقة حتى في ظل الظروف المحيطة الصعبة. ويضمن تركيبها المخمد بالاهتزاز تشغيلًا هادئًا لورشة العمل وعمرًا أطول للمعدات.

3. مبخر الأنبوب العمودي المتقدم والمكونات الهيدروليكية المحسنة

على اليسار يوجد مبخر الثلج ذو الأنبوب العمودي عالي الكفاءة، محكم الغلق بالكامل في غلاف أسود عازل للحرارة عالي الجودة للتخلص من خسائر التبريد. مقترنًا بمضخة دوران مياه شديدة التحمل من الفولاذ المقاوم للصدأ في القاعدة، يتم توزيع الماء بسلاسة أسفل أنابيب التجميد الداخلية. تضمن حركة الغشاء الثابتة والمتحكم فيها أن يكون الثلج الأنبوبي الناتج واضحًا تمامًا، وخاليًا من فقاعات الهواء، ومشكلًا بشكل مثالي.

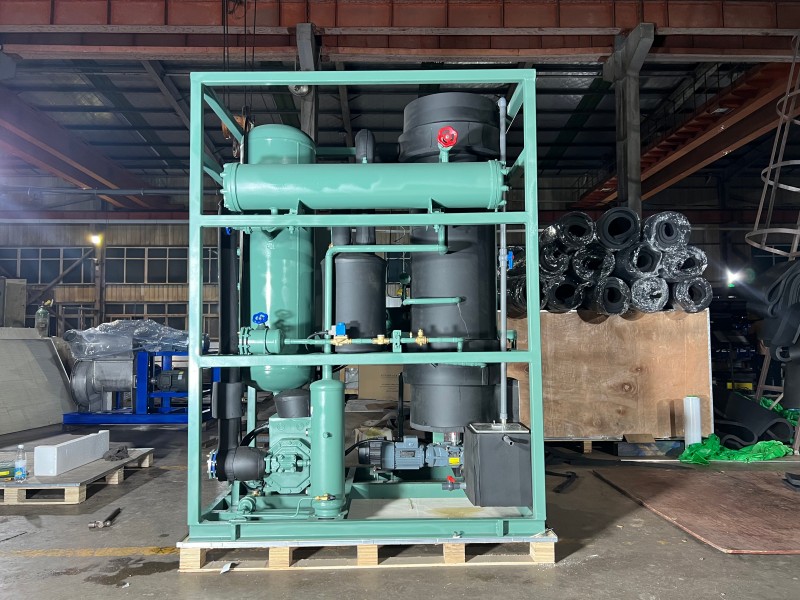

4. إطار "التوصيل والتشغيل" الصلب المثبت على الانزلاق

تم بناء المجموعة بأكملها - بما في ذلك المبخر، وضاغط بيتزر، وخزان استقبال السوائل، وخزانة التحكم - في قفص فولاذي هيكلي عالي التحمل مطلي باللون الأخضر. كما هو موضح وهو جاهز على منصة الشحن الخاصة به، فإن هذا التصميم المجهز بالكامل بالأنابيب والأسلاك مسبقًا يزيل البناء المعقد في الموقع. يقوم العميل ببساطة بتوصيل الماء والطاقة لبدء إنتاج الثلج عالي الكفاءة على الفور.
